# Anläggning och anläggningsdel (*IfcFacility* och *IfcFacilityPart*) **Bestäm anläggningsområde och anläggningsdel för redovisning.** ## Vad? I den rumsliga hierarkin finns flera nivåer. Detta beskrivs i kapitlet rumslig hierarki. Inom infrastruktur finns begreppet **anläggning** (*IfcFacility*) på tredje nivån, under projekt och därefter byggplats. På den fjärde nivån finns **anläggningsdel** (*IfcFacilityPart*). För redovisning av infrastruktur finns i IFC följande typer av anläggningar definierade: - Bro (*IfcBridge*) - Marin anläggning (*IfcMarineFacility*) - Spåranläggning (*IfcRailway*) - Väg (*IfcRoad*) (Det femte området är byggnad (*IfcBuilding*), som inte beskrivs vidare här.) Egenskaper som sätts på entiteter och objekt på respektive nivå ärvs ner till underliggande nivå. Det innebär att egenskaper som sätts på objekt på anläggningsnivån ärvs ner till anläggningsdelar. I tabellen nedan visas några enkla exempel. *Tabell 1: Exempel på anläggningar och anläggningsdelar.*

Anläggning	Exempel på anläggning	Anläggningsdel	Exempel på anläggningsdel
Bro (IfcBridge)	Hel eller del av bro	Brodel (IfcBridgePart)	Broöverbyggnad
Marin anläggning (IfcMarineFacility)	Hel eller del av hamn, färjeläge, pir	Marin anläggningsdel (IfcMarineFacilityPart)	Kajvägg
Spåranläggning (IfcRailway)	Spårsträcka, del av bangård	Spåranläggningsdel (IfcRailwayPart)	Spåröverbyggnad
Väg (IfcRoad)	Vägsträcka	Vägdel (IfcRoadPart)	Vägöverbyggnad

På nästa nivå av nedbrytning kan **sammansatta byggdelar** (”system”) (*IfcElementAssembly*) användas, till exempel för alla delar i en spårväxel (räler, växeldriv, slipers med mera). Därefter kommer enskilda **komponenter** (*IfcElement*). Några exempel: balk (*IfcBeam*), ballast (*IfcCourse*), räl (*IfcRail*). ## Varför? Genom att dela upp anläggning i olika områden görs redovisningen tydligare. Dessutom kan utveckling och specialanpassningar för respektive anläggningsområde enklare genomföras vid hantering av IFC-modeller. ## Hur? Många modelleringsprogram har färdiga inställningar för olika objekttyper så att de får rätt anläggningstillhörighet. Egenskaperna ärvs uppifrån. Ytterligare egenskaper kan läggas på och ärvs då nedåt. Utöver attributen högre upp i hierarkin kan en anläggning ses på tre sätt. Förutom att representera sig själv som en singulär, fristående anläggning (*Element*) kan den vara en av flera anläggningar i en gruppering (*Complex*), eller vara en del av en större anläggning (*Part*). I IFC-filen framgår detta genom attributet *CompositionType*. Standardvärdet är ”ELEMENT” om inte attributet används. - COMPLEX = flera anläggningar - ELEMENT = en enskild anläggning - PARTIAL = en del av en större anläggning *Tabell 2: Attribut för IfcFacility*

Attribut	Exempel	Förklaring
CompositionType2		Anger anläggningens komplexitet. Om inte CompositionType anges gäller standardvärdet ”ELEMENT”.

¹ Obligatorisk (värde läggs in av programmet)
² Valfri (värde kan anges av användaren) *Tabell 3: Attribut för IfcFacilityPart*

Attribut	Exempel	Förklaring
UsageType2		Definierar konventionen som används för att dela upp eller bryta ner anläggningen hierarkiskt.

¹ Obligatorisk (värde läggs in av programmet)
² Valfri (värde kan anges av användaren) ### IfcFacility *Tabell 4: Attribut för IfcFacility*

Concept (5)	Exempel	Förklaring
Body Geometry2		Geometrisk representation
Product Local Placement2		Placering (i lokalt koordinatsystem)
Spatial Composition2	Element	Rumslig sammansättning (Complex, Element eller Partial)
Spatial Container2	No	Rumslig behållare (Fler objekt tillsammans)
Spatial Decomposition2	Yes	Rumslig nedbrytning ()

¹ Obligatorisk (värde läggs in av programmet)
² Valfri (värde kan anges av användaren) ### IfcFacilityPart *Tabell 5: Attribut för IfcFacilityPart*

Concept (5)	Exempel	Förklaring
Body Geometry2		Geometrisk representation
Product Local Placement2		Placering (i lokalt koordinatsystem)
Spatial Container2	No	Rumslig behållare (Fler objekt tillsammans)
Quantity Sets2		För mängdning

¹ Obligatorisk (värde läggs in av programmet)

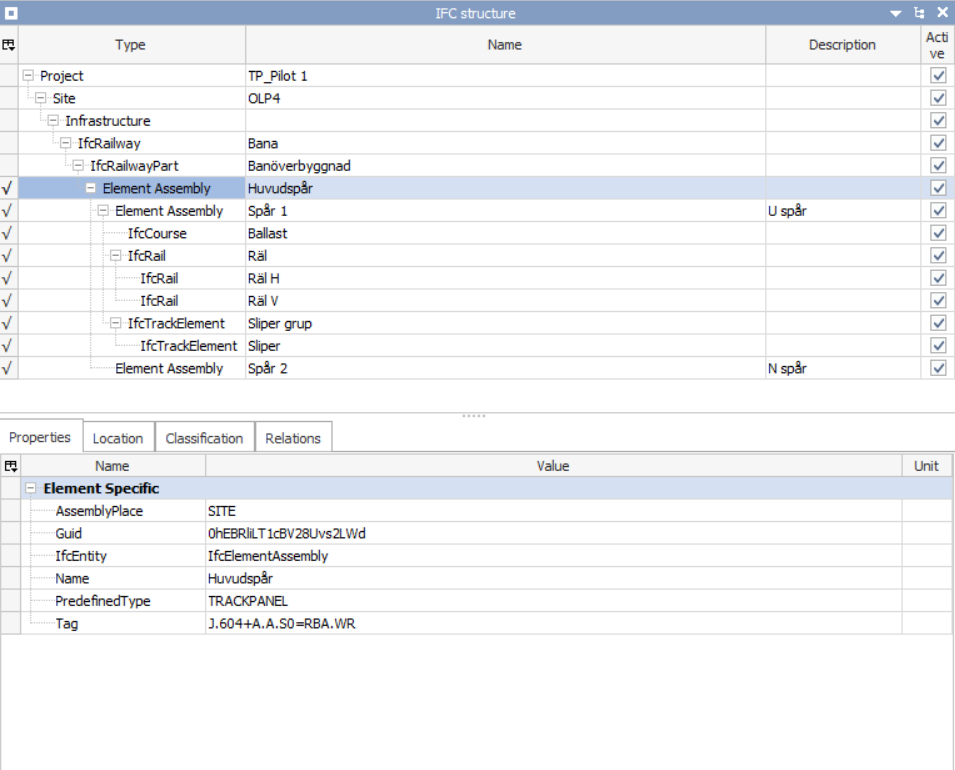

² Valfri (värde kan anges av användaren) ### Exempel  *Figur 1: Rumslig nedbrytning av infrastruktur i IFC, så som den presenteras i en BIM-viewer.*
