Revideringshantering (PM)

Revideringar görs på handlingar som har uppnått status GODKÄND. Processerna nedan baseras på Svensk standard SS 32206:2008 Byggdokument – Ändringar.

Revidering av ritning

Följande process gäller för revidering av ritningar:

1. Markera och ange revidering på aktuella ritningar.
2. Uppdatera ritningsförteckning.
3. Skapa ändrings-PM.
4. Genomför informationsleverans.

Markera och ange revidering på aktuella ritningar

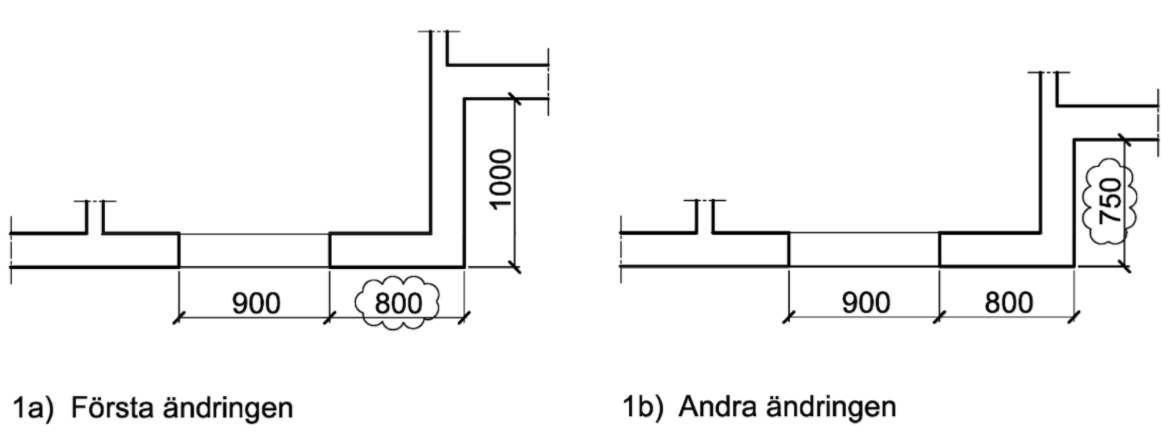

Varje ändring markeras med ett revideringsmoln på ritytan. Vid efterföljande ändring utgår tidigare markering, se exempel nedan.

Följande uppgifter skapas/ändras i ritningens namnruta:

• Datum,
• Godkänd av,
• Ändrings-PM, och
• Ändring.

Se exempel nedan.

Uppdatera ritningsförteckning

Följande uppgifter skapas/ändras i ritningsförteckningens sidhuvud:

• Datum – Senaste leveransdatum.
• Ändring – Senast gällande ändringbeteckning.
• Skapad av – Person som skapat ritningsförteckningen.

Följande uppgifter skapas/ändras för ritningsförteckningens informationsmängder:

• Datum – Senaste leveransdatum.
• Ändring – Senast gällande ändringsbeteckning

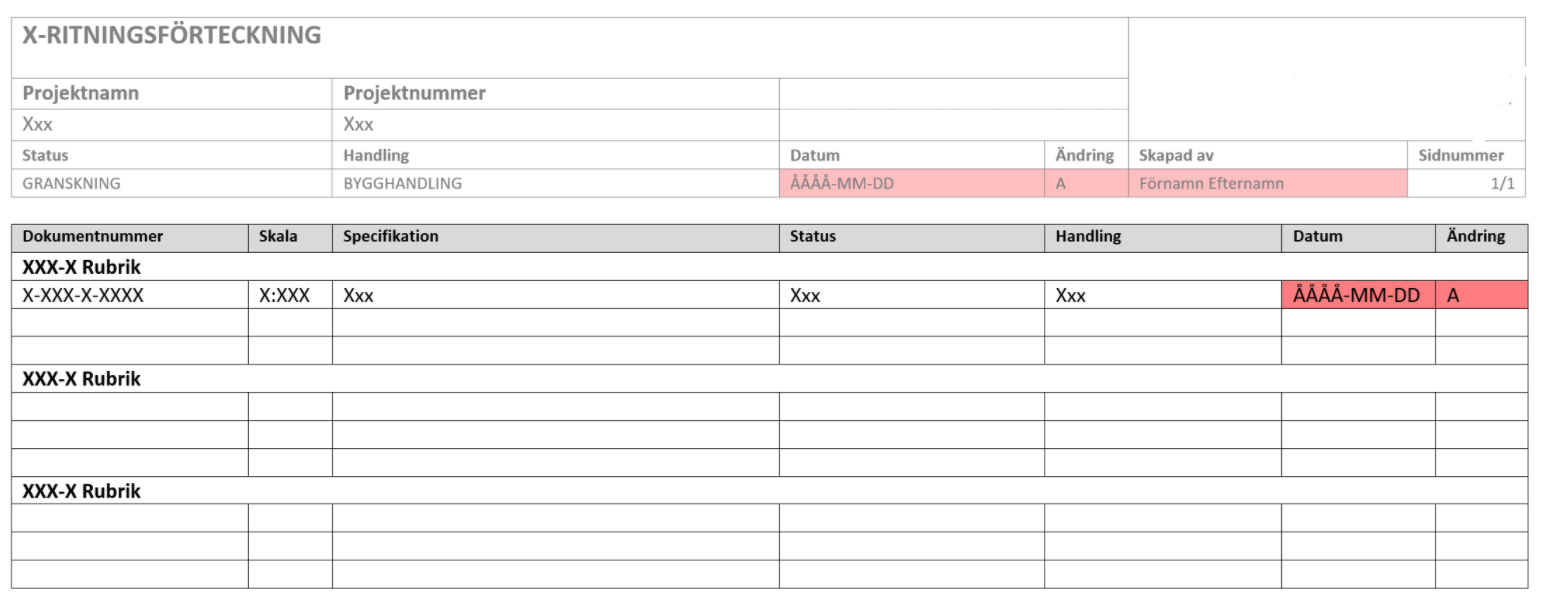

Ovan beskrivna fält är markerade i figuren nedan.

Skapa ändrings-PM

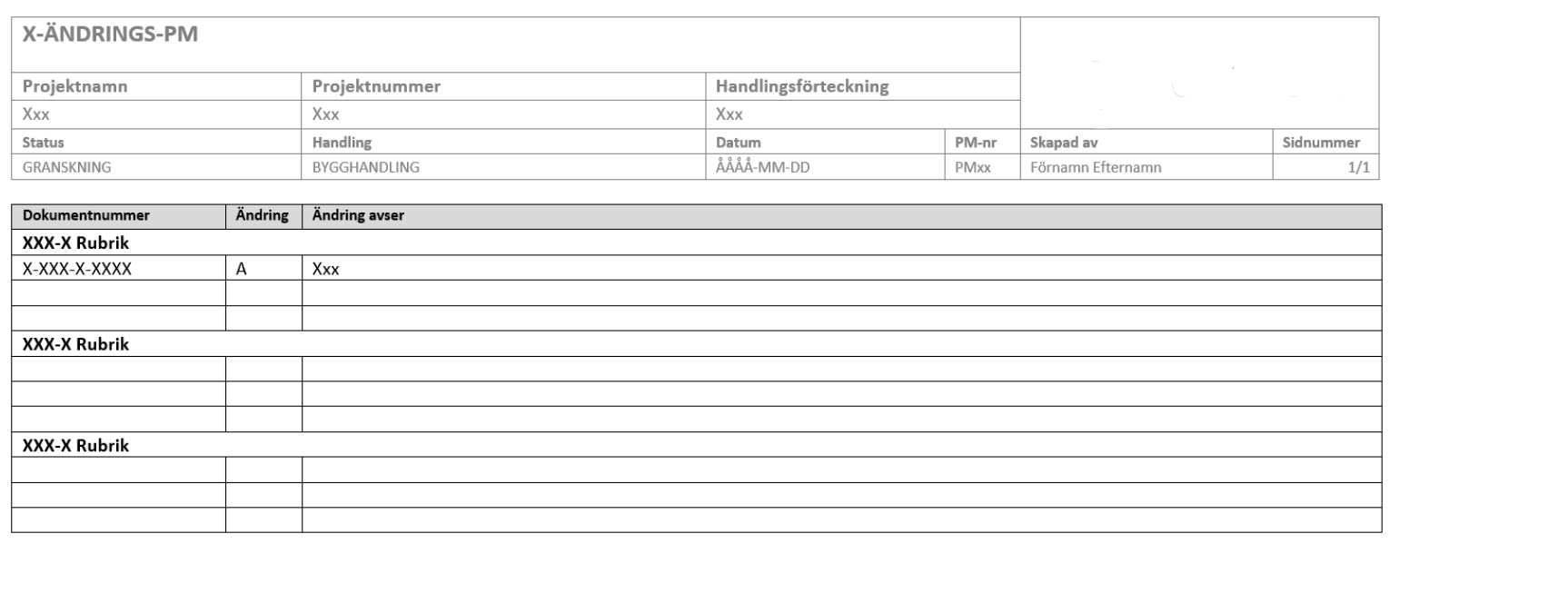

Skapa ändrings-PM enligt projektets mall. Se exempel på mall nedan.

Genomför informationsleverans

Leverera samtliga handlingar.
