# Innehåll ritning
I nedan tabell beskrivs innehåll som ska finnas i ritningarna vid leverans. Undantag från nedan tabell är landskaps- och markskötselritningar som ska levereras i m.
aoaToTable[Tabell 1: Innehåll ritning](https://storage.googleapis.com/storage.infopack.io/sisab/sisab-metoder/8.0.0/projekteringsanvisning-informationsleveranser/innehall-ritning/data/tabell-1-innehall-ritning.json)
## Innehåll markskötsel- och landskapsritningar
Vid leverans av landskaps- och markskötselritningar ska de som längsta nivå innehålla information enligt nedan tabell.
aoaToTable[Tabell 1: Innehåll landskapsritningar](../markskotselritningar/data/tabell-1-innehallandskapsritning.json)
(Bildbeskrivning Innehåll landskaps- och markskötselritningar: krav på vad respektive ritning för situationsplan, markplaneringsplan och markskötselritning ska innehålla)
Se avsnittet gällande [markskötsel- och landskapsritningar](https://sisab.kravportal.se/projekteringsanvisningar/innehall-informationsleveranser/anvisningar-informationsleveranser/markskotsel-och-landskapsritningar/)
## Ritningsstämpel skola och förskola
SISAB har egena ritningsstämplar med attribut som ska användas på modellfiler och ritningar. Mallfiler innehållandes stämeplar finns i SISAB:s startpaket för projektering som kan hämtas här [mallfiler](/innehall/mallfiler/).
Egna attribut och logotyper får inte förekomma. Ritningsstämpel i övriga programvaror skapas utifrån mall i SISAB:s startpaket.
**Stämpelblock**
I SISAB:s mallfiler finns tre stämpelblock som beskrivs nedan. Dessa stämplar ska finnas på alla nya ritningar som levereras. Vid uppdatering av befintliga ritningar kan befintlig stämpel användas.
**Stämplarna ska behållas som block och får inte "exploderas" för att ändras.**
- *SISAB-stämpel-modell*: denna stämpel ska finnas i samtliga modellfiler som levereras.
(Bildbeskrivning: SISAB:s ritningsstämpel för modellfiler)
Nedan tabell besrkiver ifyllnad av stämpel för modellfilen.
aoaToTable[Tabell 3: Innehåll i ritningsstämpel för modellfil](https://storage.googleapis.com/storage.infopack.io/sisab/sisab-metoder/8.0.0/projekteringsanvisning-informationsleveranser/innehall-ritning/data/tabell-3-ritningsstampelmodell.json)
- *SISAB-stämpel-ritdef*: denna stämpel ska finnas i samtliga ritningsdefinitionsfiler. *SISAB-stämpel-status*: denna stämpel finns i anslutning till stämpeln för ritdefen och visar statusen för handlingarna. Statusen ändras genom att lagret för respektive status tänds vs släcks. Se nedan bild för exempel.
(Bildbeskrivning: SISABs ritningsstämpel för skola och förskola)
(Bildbeskrivning: Ifyllt exempel av SISABs ritningsstämpel för skola och förskola)
Nedan tabell besrkiver ifyllnad av stämpel för ritdef.
aoaToTable[Tabell 2: Innehåll i ritningsstämpel ritdef](https://storage.googleapis.com/storage.infopack.io/sisab/sisab-metoder/8.0.0/projekteringsanvisning-informationsleveranser/innehall-ritning/data/tabell-2-ritningsstampelritdef.json)
## X-reffar och cirkulära referenser
SISABs dwg-filer är uppbyggda med en modellfil och en ritningsdefinitionsfil som x-reffas ihop med relativa sökvägar.
Nedan bilder visar hur x-reffarna ska vara kopplade för de vanligaste teknikområdena men gäller alla leveranser av dwg-filer. Cirkulära referenser får ej förekomma och ska kontrolleras innan leverans.
Observera att förklaringstexter alltid ska vara bindade eller en helt egen ritning med ram och stämpel.

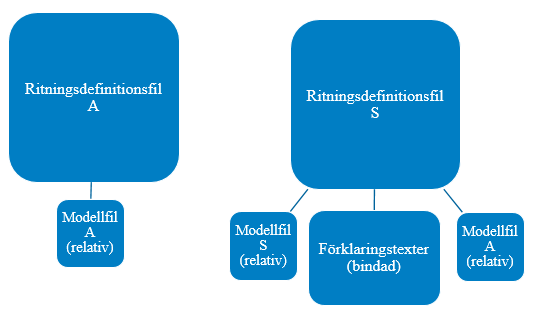

(Bildbeskrivning Exempelbild på x-reffar mellan ritningsdefinitionsfiler, modellfiler och förklaringstexter.)

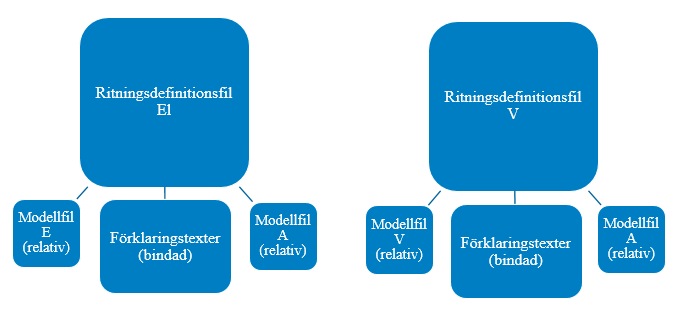

(Bildbeskrivning Exempelbild på x-reffar mellan ritningsdefinitionsfiler, modellfiler och förklaringstexter.)
## Lagerstruktur
Nya filer ska upprättas med SB11 lagerstruktur medan befintliga kan behålla Point lager. Ritelement ska följa ”BYLAYER” vad gäller färg och linjetyper.
I dwg-filerna behöver omslutande stängda linjer skapas för rum, hus och byggnader, lagernamnen nedan ska följas. Dessa lager behövs i förvaltningen för framtagande av areor mm.
• Lagernamn: A-U-----E-E,
*Lagerförklaring: Rumslinjer, Omslutande*
• Lagernamn: A-01S---E-Hus-A,
*Lagerförklaring: Huslinjer, Omslutande*
• Lagernamn: A-01S---E-Byggnad,
*Lagerförklaring: Byggnadslinjer för fotavtryck, Omslutande*
## Orienterande lager
Befintliga A-ritningarna ska behålla OVK- eller DRIFT-lager.
Vid inlämning av relationshandlingar ska tillfälliga lager, block, oanvända referenser m.m. rensas bort.
## Fönsteruppställningar och littera
Fönsteruppställningar och littera ska finnas med vid inlämnandet av relationshandlingar. Fönster har stor betydelse i Miljöbyggnadscertifieringen, fönsteruppställningen behöver därför finnas med för framtida förvaltning.
## Rumsinformationstaggar
På ritningen ska rumsnummer, rumsfunktion, personantal, luftflöde (till- och frånluft) och area skrivas ut i taggen med rumsinformation.
Personantalet ska synas på både arkitekt- och ventilationsritningen
(Bildbeskrivning Rumsinformationstagg: Informationstaggar ska innehålla rumsnummer, rumsfunktion, personantal, luftflöde och area)
