# Leveransprocess för relationshandlingar

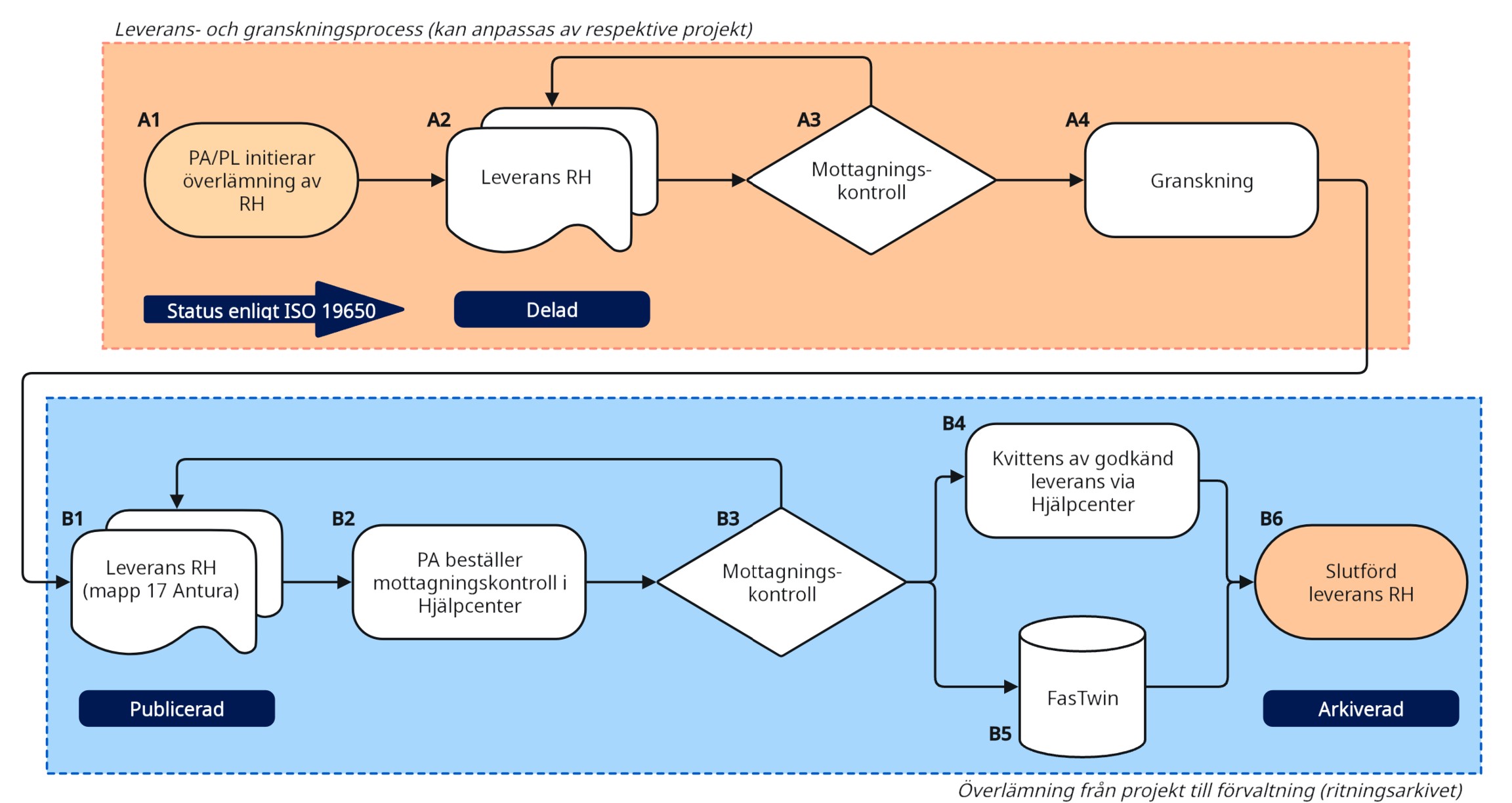

*(Bildbeskrivning: Beskrivning av leveransprocess för relationshandlingar)*
*Leveransprocessen inom projektet (orange ruta) kan anpassas av respektive projekt.*
| Leveransprocessen inom projekt (orange ruta) | Överlämning från projekt till förvaltning (blå ruta) |
|--------------------------------|-------------------------------------------|
| A1: PA/PL meddelar projektörerna om leveransdatum och relevanta detaljer. | B1: Innehåll paketeras till mapp 17 i Antura för överlämning. |
| A2: Leverans sker till angiven mapp i projektet. | B2: PA beställer mottagningskontroll genom Hjälpcenter. |
| A3: Mottagningskontroll genomförs med checklistor. | B3: Ritningsarkivet genomför mottagningskontroll. |
| A4: Projektet säkerställer att projekteringen är korrekt utförd. | B4: Leveransen kvitteras genom Hjälpcenter. |
| | B5: Filer importeras till FasTwin. |
| | B6: Leveransen är slutförd och godkänd. |
# Leveransmapp Relationshandlingar
Relationshandlingar ska levereras via SISAB:s gemensamma datamiljö för projektet (Antura) i mapp 17.

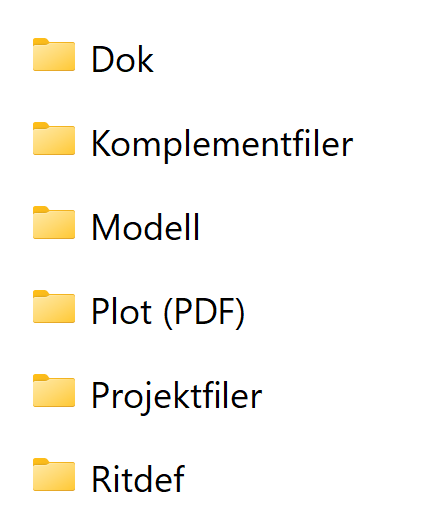

Respektive disciplin laddar upp samtliga sina handlingar i mappen för sitt teknikområde enligt nedan mappstruktur.
En zip-fil med mappstrukturen finns att hämta under [Mallfiler](https://sisab.kravportal.se/projekteringsanvisningar/innehall-informationsleveranser/mallfiler/).
**Dok** - dokument tex. tekniska beskrivningar.
**Komplementfiler** - tex. koordinatfiler.
**Modell** - dwg modeller i skala 1:1 samt 3D - modeller i RVT- och IFC-format.
**Plot (PDF)** - en plottning av ritningsdefinitionsfiler från dwg samt sheets från Revit.
**Projektfiler** - mep, qpd, epj, lin.
**Ritdef** - ritningsdefinitionsfil i dwg-format.
Innan leverans av relationshandlingar utförs ska kontroll mot [Checklista för publicering](https://sisab.kravportal.se/projekteringsanvisningar/innehall-informationsleveranser/mallfiler/) utföras.
