Denna metod redovisar hur struktureringskoder för objekt redovisas som text på en ritning och ett schema. Metoden innehåller anvisningar för redovisning av objektsindivider och objektstyper. Tillämpning av tecken utgår från referensbeteckningssystemet samt IEC 81346.
* Objekt som ska textas som individer eller typer framgår i Leveransspecifikation – Objektegenskaper.
* Prefixet ska tillämpas för redovisning av aktuell aspekt.
= Funktion
% Typ
– Produkt
* Vid behov kan flera aspekter av ett objekt redovisas. Exempelvis objektsindividen och objektstypen.
* Vid behov av redovisning av egenskaper visas dessa inom parantes, exempelvis flöde eller populärnamn.
* Nivåerna redovisas enligt funktionsbeteckningen samt aktuella system och komponenter.
* På ett schema redovisas gemensamma systemgränser för funktionella och/eller konstruktiva system med hjälp av en linje som omsluter det aktuella systemet. Linjen redovisas som en streckad linje, se även IEC 81346.
* Om texterna inte får plats på en ritning kan dessa bytas ut med ett nummer för varje objekt och en tabell kan inkluderas på samma ritning där texten redovisas för varje nummer.
### Textning på ett schema
Bilden nedan visar textning på ett schema.

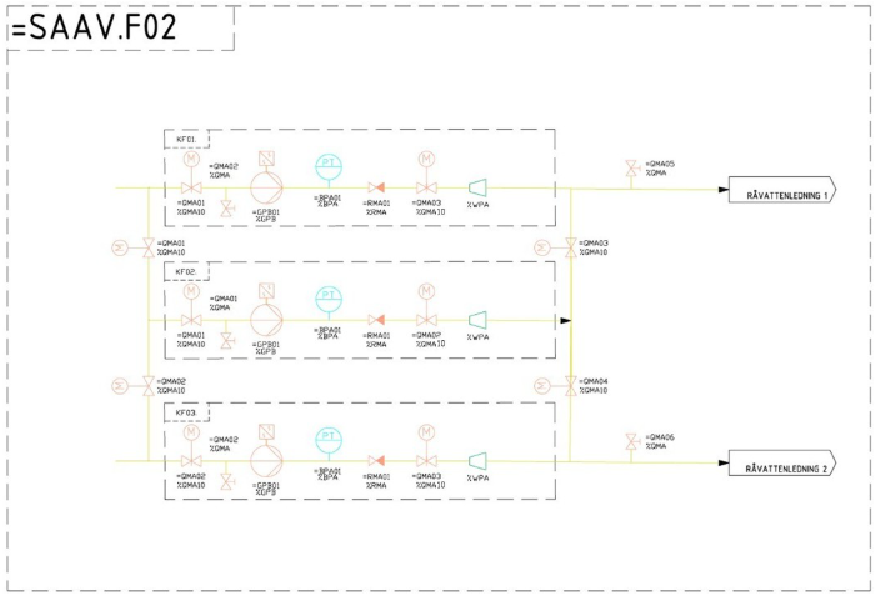

Schemat visar tre konstruktiva system: KF01, KF02 och KF03, som alla är en del av det funktionella systemet F02.
Varje konstruktivt system innehåller komponenter som ventiler, pumpar och flödesmätare. Objekten är textade med relevanta klasser och löpnummer.
### Textning enligt referensbeteckningssystemet på en ritning
Definition av individnivå se Struktur och information på objekt.
Bilden nedan visar textning på en ritning.

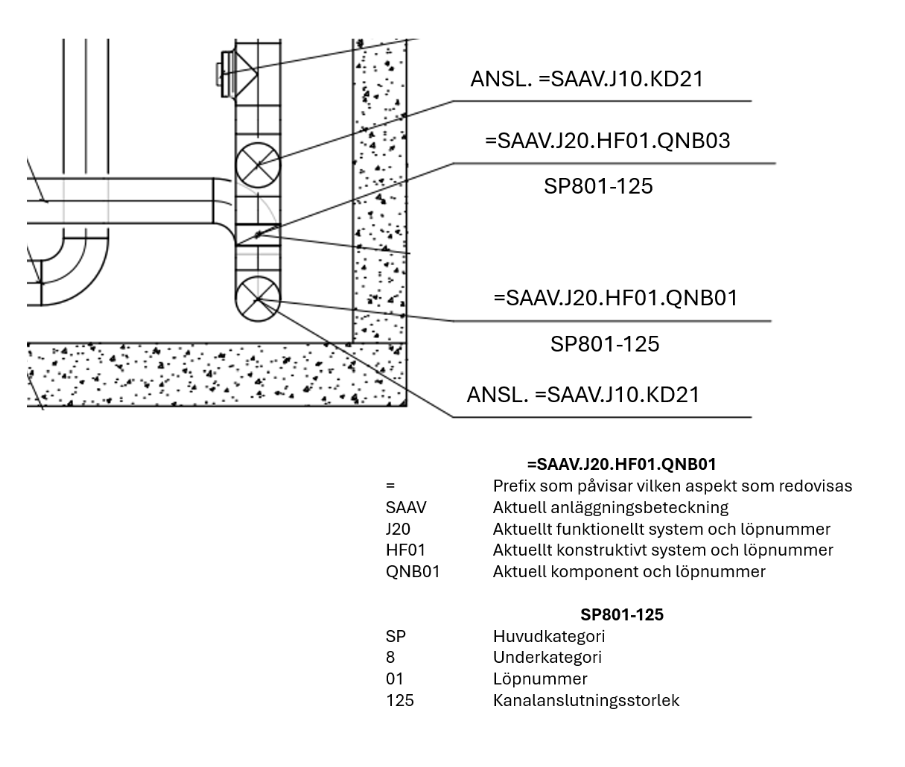

Ritningen visar komponenter som betecknas som individer. Exempelvis =SAAV.J20.HF01.QNB01.
Ritningen visar även kompletterande information med hjälp av BIP-beteckningar och tillhörande textningsmetodik enligt BIP. Exempelvis SP801-125.
### Exempel på hur det ska textas en kombination av typ och individ
